局部点状树脂修复概述
局部点状树脂修复，又称点状 CIPP 修复，是针对管道局部裂缝、孔洞、接口渗漏、轻微腐蚀等小范围缺陷的“精准微创术”，如同给管道“伤口”贴上高强度“创可贴”，实现靶向修补、不伤原管。这种修复方式避免了传统修复方法中大面积开挖带来的诸多弊端，如工期漫长、成本高昂、阻断交通、制造扬尘噪音等问题，对管道其他完好部分也不会产生影响。
局部点状树脂修复的材料特性
- 聚合反应特性：点状 CIPP 修复通常采用聚酯树脂、环氧树脂或乙烯基树脂等材料，可使用含钴化合物或有机过氧化物作为催化剂来加速树脂的固化，进行聚合反应形成高分子化合物。该材料是单液性注浆材料，施工简单，设备清洗也十分方便。
- 混溶与聚合特性：其树脂与水具有良好的混溶性，浆液遇水后自行分散、乳化，立即进行聚合反应，并且诱导时间可通过配比进行调整。这使得在不同的施工环境中，能够根据实际情况灵活控制树脂的固化时间。
- 水质适应性：该材料对水质的适应较强，一般酸碱性及雨水对其性能均无影响，这保证了在不同水质条件下的管道修复都能取得良好的效果。
局部点状树脂修复的前期准备
- 管道检测：利用 CCTV 检测机器人深入地下管网，如同“管道胃镜”，高清拍摄管壁状况，精准定位所有病害位置，生成数字化检测报告，为修复提供精准“导航图”。通过检测，可以明确管道局部缺陷的具体位置、大小和类型，以便制定合适的修复方案。
- 材料与设备准备：根据管道损坏情况，选择合适的树脂材料和修复设备。树脂材料应具有良好的耐腐蚀性和粘结性能，修复设备应满足施工需求。例如，要准备好玻璃纤维增强材料、专用气囊、空气压缩机等设备。同时，还要对毡布进行剪裁，剪裁长度约为气囊直径的 3.5 倍，以保证毡布在气囊上部分重叠；毡布的剪裁宽度应使其前后均超出管道缺陷 10cm 以上，以保证毡布能与母管紧贴。
- 管道清理：如果排水管道处于流砂或软土暗浜层，由于接口产生缝隙，管周流砂软土从缝隙渗入排水管道内，致使管周土体流失，土路基失稳，管道下沉，路面沉陷。因此，局部现场固化修复时，必须进行损坏处管内清洗，并且通过电视确认干净，确保修复部位无油污、杂质等，为后续的修复工作创造良好的条件。
局部点状树脂修复的工艺原理
- 材料准备：将含有促进剂的两种树脂按一定比例混合后均匀涂抹在玻璃纤维材料上。根据修复管道情况，供货商要求的配方比例配制一定量的树脂和固化剂混合液，并用搅拌装置混匀，使混合液均色无泡沫，同时记录混合湿度。施工现场每批树脂混合液应保留一份样本，并进行检测并报告它的固化性能。使用适当的抹刀将树脂混合液均匀涂抹于玻璃纤维毡布之上，通过折叠使毡布厚度达到设计值，并在这些过程中将树脂涂覆于新的表面之上，为避免挟带空气，使用滚筒将树脂压入毡布之中。

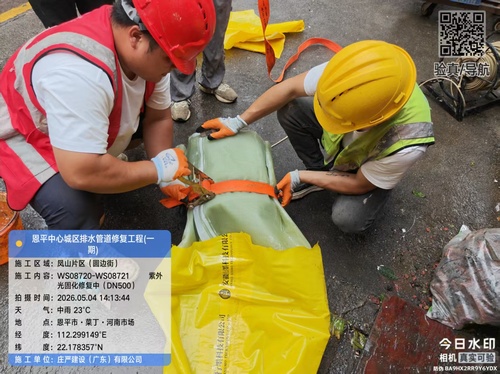

- 定位安装：将纤维材料包裹在特定的修复气囊上，在电视引导下到达修复的地点。为使施工时气囊与管道之间形成一层隔离层，使用聚乙烯（PE）保护膜困扎气囊，再将毡筒捆绑于气囊之上，并防止其滑动或掉下。气囊在送入修复管段时，应连接空气管，并防止毡筒接触管道内壁。
- 施压贴合：气囊就位以后，使用空气压缩机加压使气囊膨胀，毡筒紧贴管壁。该气压需保持一定时间直到毡布通过常温（或加热或光照）达到完全固化为止。在此过程中，含有树脂的纤维材料紧紧地贴在管壁上，树脂发生化学反应，最终生成玻璃纤维增强塑料，在管道内壁形成一层高强度、密封耐腐蚀的局部内衬加固层，牢牢封堵破损点，恢复管道的密封性与结构强度。

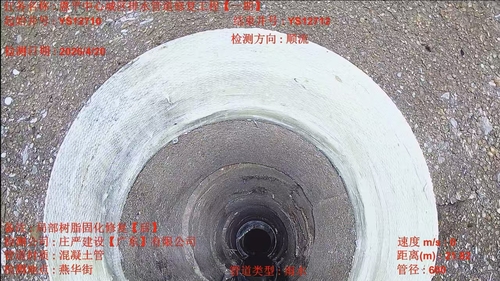

- 后续处理：最后释放气囊压力，将其拖出管道。记录固化时间和压力，然后进行电视检视，进行施工质量检测。确保管道内衬表面光滑、无褶皱、无脱皮，管道接口裂缝应严密，接口处理要贯通、平顺、均匀，均符合设计要求。修复后毡筒宽度应在 50cm 左右，接口平滑，保证水流通畅，毡筒表面应光洁、平整，与接口老壁粘结牢固并连成一体，无空鼓、裂纹和麻面现象。
局部点状树脂修复的技术优势
- 精准修复：能够靶向修复病灶，只针对管道的局部缺陷区域进行作业，材料利用率高，避免了资源浪费。相比整管修复，它更具针对性，能够在不影响管道其他完好部分的前提下，对损坏部位进行精准修复。
- 高效快捷：单点修复仅需 1 - 2 小时，全程 4 - 8 小时即可完工，无需长时间围挡。这大大缩短了施工周期，减少了对周边环境和居民生活的影响，能够快速恢复管道的正常使用。
- 经济实惠：相比整管修复与传统开挖，综合成本降低 30% - 60%。它不需要大规模的开挖和更换管道，减少了材料和人工成本，同时也降低了因施工造成的间接损失，如交通拥堵、商业活动受影响等。
- 性能良好：固化后的内衬加固层具有较高的强度和耐腐蚀性，能够承受管道内部的压力，抵抗各种化学介质的侵蚀，有效延长管道的使用寿命。
局部点状树脂修复的应用领域
