在城市基础设施建设与维护中，污水管道的正常运行至关重要。随着城市化进程加快，早期建设的污水管道存在老化、腐蚀等多种问题，传统开挖修复方法有交通干扰大、周期长、成本高等弊端。在此背景下，污水管道紫外光固化修复技术应运而生。该技术属于原位固化技术，核心原理是把浸渍特殊热固化性树脂的玻璃纤维或聚酯纤维毡软管，用专用设备拉入待修复污水管道内，再用压缩空气使软管膨胀，紧密贴合原管道内壁，最后用紫外线照射设备照射软管，让软管内树脂在紫外线作用下快速固化，形成高强度、耐腐蚀的内衬管，修复原有管道结构性缺陷，恢复管道输送功能。例如在金银湖西北片雨污分流改造项目中，运用此技术有效修复了管道缺陷。紫外线照射是修复关键环节，严格控制照射强度和时间（通常3 - 4小时），能确保树脂充分固化，使内衬管有良好力学性能和耐久性。固化完成后，切除玻璃纤维软管两端封口，让修复后管道正常输送雨污水。此技术无需大面积开挖地面，通过管道两端检查井口即可施工，大幅减少对周边环境和交通的影响。
二、污水管道紫外光固化修复的优势
施工效率高：施工速度快是该技术显著优势。以常规段落（30 - 50米）为例，2 - 4小时即可完成固化。如上海崇明某老旧小区污水管破裂导致路面塌陷，采用该技术夜间施工4小时，次日早高峰前就完全恢复交通，大大缩短了工期，减少了对居民生活的影响。
环保性好：属于非开挖修复技术，不用大面积开挖地面，避免了传统开挖产生的大量建筑垃圾和扬尘，减少了对周边生态环境的破坏。比如在崇明这样对生态保护要求高的地区，东滩湿地周边、森林公园景区等严禁随意开挖区域，该技术无噪音、无扬尘、无废土外运，完美符合环保要求。
对交通影响小：仅需在检查井口作业，无需封路，可在夜间施工、清晨通车。在旅游旺季，如崇明每逢花朝节、森林音乐节等节假日，主要道路车流激增，此时采用该技术可完全不干扰白天旅游交通。
修复效果好：修复后的管道强度高于原管，抗压、抗渗性能卓越，设计使用寿命 ≥ 50年。其内壁光滑如镜，摩擦系数小，排水能力反而提升。例如长兴岛/横沙岛工业管廊的化工管道腐蚀严重，采用加强型紫外光固化修复后，耐压等级提升至1.0MPa，解决了泄漏隐患。
三、污水管道紫外光固化修复的适用场景
市政排水管道：市政排水管道系统复杂，一些老旧管道存在结构性缺陷。如管径在DN200 - DN1600范围内的污水管道，无论是局部损坏还是整体存在问题，都适用该修复技术。像城市中的主干道排水管道，由于长期承受较大污水流量和压力，部分管段可能出现裂缝、渗漏等情况，采用此技术可高效修复。
小区污水管道：小区污水管道使用年限久了，容易出现接口错位、渗漏等问题。如2010 - 2015年建设的崇明大量农村生活污水管网进入老化期，可采用该技术整段连续修复，无需逐个挖掘接头，效率提升10倍。
工业排污管道：工业生产过程中排放的污水成分复杂，对管道腐蚀性强。对于一些管径合适且存在腐蚀、破裂问题的工业排污管道，紫外光固化修复技术能有效恢复管道的使用功能，保障工业生产的正常进行。
四、污水管道紫外光固化修复的施工流程
施工前期准备
- 现场勘查与检测：施工前对需修复的污水管道开展详细现场勘查与检测。运用管道内窥检测系统（CCTV检测）全面检查记录管道内部结构性缺陷情况，包括缺陷类型、位置、数量及严重程度等内容，为后续修复方案制定提供准确依据。同时，调查管道周边地质条件、地下管线分布、地面交通状况和周边建筑物情况，避免施工对周边环境造成不必要影响。
- 制定修复方案：依据现场勘查和检测结果，针对每段需修复管道制定详细紫外光固化修复方案。方案明确管道预处理具体步骤、软管规格型号和材料选择、紫外线照射设备参数设置、施工质量控制要点和安全防护措施等。同时分析施工中可能出现的风险因素并制定相应应急预案，确保施工安全顺利进行。
- 材料与设备准备：依照修复方案要求，提前采购符合质量标准的紫外光固化修复材料，包括浸渍树脂的玻璃纤维软管、作为临时辅助材料的钢管以及密封材料等。玻璃纤维软管横向与纵向抗拉强度不能低于5MPa，热固化性树脂材料要满足固化后达到设计强度、具备良好耐久性、耐腐蚀、抗拉伸、抗裂性，且与聚酯纤维毡内衬软管有良好相容性的要求。同时，对施工所需专用设备进行检查和调试，包含管道清洗设备、软管拉入设备、压缩空气设备、紫外线照射设备、CCTV检测设备等，确保设备性能良好并满足施工要求。
管道预处理：管道预处理是保证修复效果的关键环节，主要目的是清除管道内部杂物和污垢、修复结构性缺陷，为后续软管拉入和固化创造良好条件。首先，对需要修复的管道进行上游抽水、堵水或调水操作，将管道内积水彻底排干，接着用高压水射流清洗设备对管道内部进行全面清洗，清除淤泥、杂物、油污等污垢，保证管道内壁干净整洁且无影响软管贴合的障碍物。对于部分存在变形内凹缺陷的管道，先分析管外覆土种类和厚度，评估管道铣刀机器人切除管内脆裂管片后是否会引发管道塌陷，在确保安全的前提下，用管道铣刀机器人切除管内脆裂管片，再利用液压扩张器和各种尺寸挤压扩头，对管内侧塌陷变形位置进行复位处理，直到挤扩器能顺利通过管道，让管道内壁恢复到相对平整的状态。最后，针对管道外壁存在不完整情况的管段，为提高管道整体强度和稳定性、防止后续施工和使用中出现进一步损坏，在管道内壁相应位置衬入钢管，钢管规格和长度根据管道实际情况确定，衬入时保证钢管与管道内壁紧密贴合且连接牢固。
管道紫外光固化修复
- 拉入底膜、安装牵拉限制滑轮：在将浸渍树脂的软管拉入之前，先在原有管道里面铺设一层由高强度且耐磨材料制作的底膜，并将底膜固定在原有管道两端。底膜可防止内衬软管在拉入旧管过程中和管底产生摩擦，保护衬管不受到损坏。同时在管道合适位置安装牵拉限制滑轮，引导和限制软管的拉入方向和速度，保证软管能够平稳且准确地拉入到管道里。铺设底膜时要严格把控其位置，确保放置于原有管道底部，且覆盖面积大于管道周长的1/3，充分发挥其保护作用。
- 软管折叠、平整拉入原有管道：将浸渍好树脂的玻璃纤维软管做折叠处理，使其能顺利通过检查井口进入管道内部。往管道中拉入软管时，要沿着管底的垫膜将软管平稳且缓慢地拉入，将拉入速度控制在5m/min以内，防止因速度太快让软管和管道内壁发生碰撞或摩擦而损坏软管。安排专门人员在管道两端以及中间关键位置进行监护，密切留意软管的拉入情况，保证在拉入过程中软管不会被磨损或划伤。借助专用设备对软管的轴向拉伸率进行实时监测和控制，确保不超过2%，避免因拉伸过度造成软管内部的树脂分布不均匀，影响固化后内衬管的质量。依据管道实际长度，保证软管两端比原有管道长出300 - 600mm，为后续的端口切割和密封工作预留足够空间。软管拉入原有管道后，将其对折放置在垫膜上面，避免软管在管道内出现偏移或扭曲的情况，确保能均匀地贴合在管道内壁上。
- 捆绑扎头：软管拉入管道并放置到合适位置后，用专用扎带对软管两端进行捆绑扎头处理，确保两端良好密封，防止后续充气膨胀时压缩空气泄漏，影响软管膨胀效果。扎头捆绑力度要适中，既要保证具备良好密封性，又要避免因捆绑过紧导致软管损坏。充气膨胀软管时，用压缩空气设备对软管进行充气操作，让其在压缩空气作用下逐渐膨胀并紧密贴合在原有管道内壁上。充气过程中要严格遵守规定，将充气装置安装在软管入口端，安装控制和显示压缩空气压力的装置，方便操作人员实时监测和控制充气压力；充气前仔细检查软管各连接处的密封性，保证无泄漏点，在软管末端安装调压阀调节压力，防止压力过高造成软管破裂；依据软管材质和规格咨询生产商，确定合适的压缩空气压力值，保证能使软管充分膨胀扩张并紧密贴合原有管道内壁，同时避免压力过大损坏软管，操作人员缓慢增加压力并分阶段充气，确保软管均匀膨胀，避免局部过度膨胀导致变形或损坏。
- 安装紫外光灯：按照待修复管道的管径大小，挑选适配合适型号的紫外光灯架，将紫外光灯安装到灯架上。依据管道管径大小以及修复长度，确定紫外光灯的功率和具体数量，确保紫外线能均匀照射到软管各个部位，保证树脂能够充分完成固化。安装紫外光灯时，要保证灯架安装牢固，紫外光灯位置准确无误，防止在后续牵拉过程中出现偏移或损坏。将安装好紫外光灯的灯架从软管一端放入其内部，用专用牵拉设备慢慢牵拉到管道另一端，牵拉过程中密切留意灯架运行情况，保证在软管内平稳移动，不与软管内壁产生碰撞或摩擦，避免损坏紫外光灯和软管。借助CCTV检测设备实时监测灯架位置和软管膨胀状况，确保灯架能准确抵达管道另一端，让软管始终维持良好膨胀状态。等紫外光灯架到达管道另一端后，逐个打开紫外光灯，让紫外线开始照射软管内的树脂。最后，使用牵拉设备慢慢回拉灯架，让紫外线均匀照射到软管整个长度范围，确保树脂能充分固化。回拉灯架期间，严格控制回拉速度，根据内衬管管径和壁厚合理调整，通常控制在0.5 - 1m/min区间，通过温度监测设备实时监测软管内的温度变化，保证温度处在树脂固化所需最佳范围，避免温度异常影响树脂固化质量。

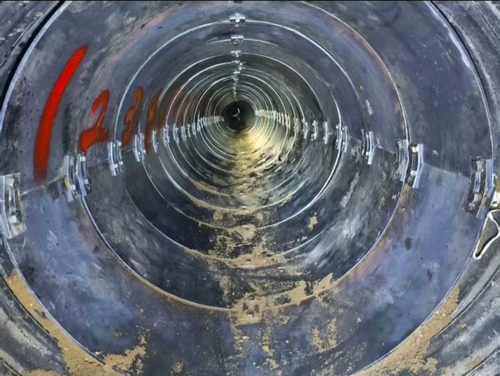

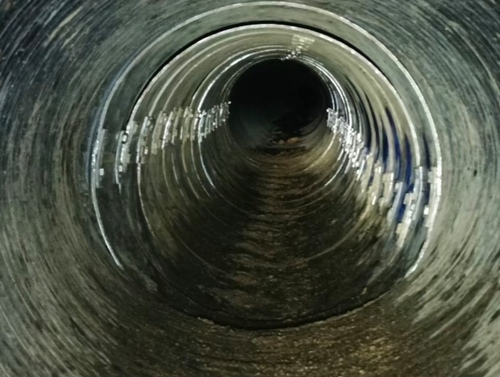

- 固化完后卸掉扎头、回拉内膜：树脂固化完成后，先关闭紫外光灯，然后卸掉软管两端的扎头，再用专用设备回拉软管内部的内膜并从管道内取出。回拉内膜时要缓慢操作，防止内膜断裂在管道内影响正常使用。同时利用CCTV检测设备对固化后的内衬管做初步检查，观察其表面平整度、完整性以及和原有管道内壁贴合情况，确保质量符合设计要求。在这一过程中，还要严格遵守规定，树脂固化完成后缓慢降低管内压力至大气压，避免压力骤降致使内衬管出现裂缝或损坏；详细实时记录固化过程中管内压力、温度和紫外线光发生装置巡航速度等参数，并通过CCTV检测设备提供固化前后过程影像资料，用于后续修复质量评估和追溯。
闭气：施工完成后，需要进行闭气试验，检测修复后管道的密封性。按照相关标准和规范，对管道进行封堵，充气至规定压力，观察压力变化情况。如果在规定时间内压力下降在允许范围内，则说明管道密封性良好，修复合格；反之，则需要进一步检查和修复存在的问题。
五、污水管道紫外光固化修复的质量控制要点
材料质量控制：紫外光固化修复材料的质量直接影响到修复效果和管道的使用寿命。对玻璃纤维软管和热固化性树脂等主要材料，要严格检查其质量证明文件，确保其符合相关标准和设计要求。例如，玻璃纤维软管的横向与纵向抗拉强度应不低于5MPa，热固化性树脂应具备良好的耐久性、耐腐蚀、抗拉伸、抗裂性等性能。同时，要注意材料的储存和运输条件，避免材料受到损坏或变质。
施工过程控制：在施工过程中，要严格按照施工流程和操作规程进行操作。例如，在管道预处理阶段，要确保管道内部清洗干净，变形内凹缺陷修复到位，钢管衬入牢固；在软管拉入过程中，要控制好拉入速度和轴向拉伸率，避免软管损坏；在充气膨胀过程中，要严格控制充气压力，防止软管破裂；在紫外线照射过程中，要控制好照射强度、时间和回拉速度，确保树脂充分固化。同时，要加强施工过程中的质量检查，及时发现和解决问题。
成品保护：修复完成后，要对管道进行有效的保护，避免受到外力破坏和二次污染。在管道未完全冷却和固化之前，禁止在管道上进行任何施工或堆放重物。同时，要做好管道的标识和防护工作，防止其他施工活动对其造成损坏。
六、污水管道紫外光固化修复的案例分析
以崇明新城居民区某老旧小区为例，该小区污水管破裂导致路面塌陷。由于小区居民较多，传统开挖修复方法会严重影响居民的正常生活和出行，因此采用了污水管道紫外光固化修复技术。施工前，技术人员对管道进行了详细的CCTV检测，确定了管道破裂的位置和程度，制定了合理的修复方案。然后对管道进行了预处理，包括抽水、清洗、缺陷修复和钢管衬入等工作。接着按照施工流程，依次完成了拉入底膜、安装牵拉限制滑轮、软管折叠拉入、捆绑扎头、安装紫外光灯、紫外线照射固化和卸掉扎头回拉内膜等工作。整个施工过程仅用了4小时，且在夜间进行，次日早高峰前该路段就完全恢复了交通，居民零投诉。修复后的管道经过检测，强度和密封性都符合设计要求，有效地解决了污水管破裂问题，保障了小区的正常排水。又如东平国家森林公园周边景区排污管渗漏污染土壤，因景区严禁开挖，采用紫外光非开挖修复技术，零破坏、零噪音，完美保护了景区环境。这些案例充分展示了污水管道紫外光固化修复技术在实际应用中的优势和效果。
