（一）、管理平台建设背景

　　► 智慧水务政策演变

　　• 2014，《国家新型城镇化规划(2014-2020年)》提出发展智能水务

　　• 2015，提出发展智慧水务，构建智能供排水和污水处理系统

　　• 2017，将“智能水务”列入战略性新兴产业

　　• “十三五”规划，构建智慧水务信息采集、处理与控制体系

　　• “十四五”规划，通过推进智慧城市建设推进市政公用设施、建筑等物联网应用和智能化改造构建智慧水利体系

　　► 城市排水系统存在的问题

　　科学、智能的运营管理平台，是支持城市排水系统的当务之急

　　• 图纸缺失、格式不统一;

　　• 管道埋在地下，盲目养护多;

　　• 老城区管网错接、漏接严重;

　　• 排水单元监管难,如排水量、COD等情况

　　• 厂站间缺少科学统筹工具进行统一调度

　　• 防洪排涝缺少科学有效的系统支持

　　► 智慧排水的意义

　　智慧排水作为智慧水务的重要一环，是体现城市管理智能化水平的重要标志之一，是水务事业发展、行业管理与服务的重要支撑和保障，也是保障民生的重要技术支撑手段。

　　通过智慧排水的建设可以为城市智慧化管理和科学决策提供第一手的准确信息，帮助实现城市排水系统的精细化管理!

　　► 一线城市水务信息化建设案例

　　• 北京市

　　分别建立了分析管理系统和决策支持系统，尤其是水务局成立后，建立了北京水务的数据中心和指挥中心，信息链路逐步理顺，数据共享开始推进。

　　• 上海市

　　2008年提出了数字水务的理念，依托上海信息产业优势，顺应现代信息技术的发展趋势，以水务发展需求为导向、应用为核心，建设了覆盖全市、城乡一体的防汛自动预报决策支持系统和防汛信息服务网、水文和供排水数据采集、监控系统、视频会议系统等系统。

　　• 深圳市

　　围绕实现水务现代化的发展目标，先后完成了多个水务信息化应用系统的建设。

　　► 国外智慧水务建设案例

　　（二）、管理平台概述

　　A. 建设目标

　　一、提高管控一体化

　　打造一个统一平台，构建通信、互联网、物联网三张基础网络，以管理高效化、控制自动化、决策智能化三个智能化为主线，通过分层建设，达到平台能力及应用的可成长、可扩充，建设面向未来的智慧排水综合管理平台。

　　二、提供运维安全的监督能力

　　管理部门对下属管网、泵站、污水厂、电排站以及排水单元等终端进行远程管控，提高运维安全的监管能力。

　　三、提高危机应急响应能力

　　将应急或突发事件(管网溢流、内涝、泵房停机等)的状态通过远程监控和评估，系统能自动下达下一步的行动指令，这些指令可以任务的形式发送给参与执行的人员。

　　四、提升相应部门决策分析能力

　　通过对排水系统全流程实时数据的采集，以及大数据模型分析，通过可靠的数据协助管理者制定科学决策。

　　五、提高社会综合服务能力

　　保障污水排放不溢流、不超排，内涝提前预警。发挥好社会综合服务能力，提高居民满意度!

　　B. 平台模型

　　C. 智慧水务综合管理平台五大体系

　　D. 应用架构

　　E. 神经元网络

　　F. 远程监测设备介绍

　　（三）、管理平台功能介绍

　　a. 数据管理体系-管网GIS系统

　　b. 运维管理系统-工单流转系统

　　c. 运维管理体系-排水单元管理

　　排水单元档案

　　• 排水单元建立档案，设定额定排水量

　　• 沿街店面

　　• 居住小区

　　• 工业/企业

　　• 事业单位

　　实时远程监测

　　• 终端监测排水单元排污量是否超标;

　　• 雨、污水接户井实时监测数据。

　　进水水质水位监测分析

　　终端监测排水水位，水质因子(SS、COD、氨氮等)，实时预警异常情况

　　泵站设备检测

　　• 监测开泵排水量、功率，电流、电压，实时预警泵机运行状态正常与否;

　　• 实现远程控制，视频监控

　　多泵站间的协同

　　g. 运维管理体系-水位安全运行系统

　　h. 运维管理体系-防涝应急指挥系统

　　多源信息整合

　　• 实时监测河道水位、管网水位、降雨量(雨量计)、立交泵站等易涝点积水深度等数据

　　• 整合天气预报、视频监控，地理空间数据等多元信息

　　模型分析

　　兼容MIKE或者SWMM模块，建立：

　　1，城市内涝积水灾害模型(积水范围，深度，时间);

　　2，城市积水暴露脆弱性模型(人口密度，用地性质)。

　　实现内涝风险综合评估与风险区划分。

　　排涝调度指挥

　　• 实现雨水超限预警、易涝区预警

　　• 汇集排涝人员、车辆、物资等资源

　　• 根据雨水洪涝预警，启动应急预案进行调度指挥，降灾降损

　　k. 运维管理体系-水质监测系统

　　• 将排水单元雨污水出水浓度监测作为日常基本监管，控制污染源头。

　　• 大数据分析，给城市水环境治理提供决策依据。

　　l. 决策分析体系-大数据可视化

　　通过对数据清洗、抽取、转换，用各类可视化工具综合展示各项排水KPI数据总体概览，如排水水位概况、运维态势、执行反馈、故障告警等主题信息，实现排水管理人员宏观掌控整个排水工作情况。

　　m. 决策分析体系-数据报表系统

　　PC后台提供各项数据(如水位、水量、水质因子、工单记录、预警记录等)的日、周、月和年度报表的下载通道。

　　n. 调度指挥系统

大屏幕展示系统

LED大屏清晰展示。

电话指挥系统

紧急事件发生时，可实现电话一键接通。

视频联动系统

可视化视频，实时了解现场处置情况。

流程自动生成系统

应急事件提前备份，应急事件发生时，需要发送的指令以任务形式自动生成。

远程控制系统

在应急事件发生时，可以实现所有电气设备的远程控制。

　　o. 综合服务—移动管理公众号/APP

　　*备注：管理人员根据权限不同，所分配的后台权限模块不同。

　　p. 平台优势

　　• 高效管理多源可视化数据

　　• 提高巡检、养护工作效率和管理水平

　　• 分析辅助决策

　　• 实时数据提高应急处理能力

　　• 排水情景模拟与预测

　　• 软硬件自主研发，数据精准，兼容性强

　　• 集排水管网设计、施工及养护，软硬件自主研发于一体，提供整个体系的闭环服务

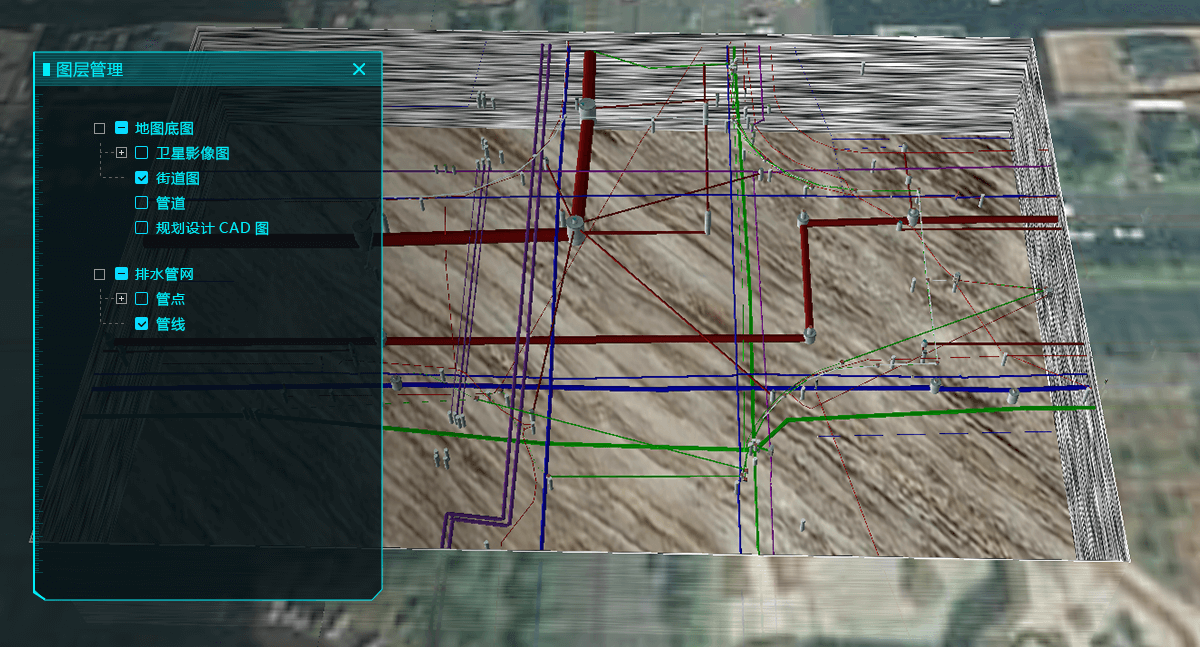

图层管理

开启/关闭图层在地图上的显示状态。

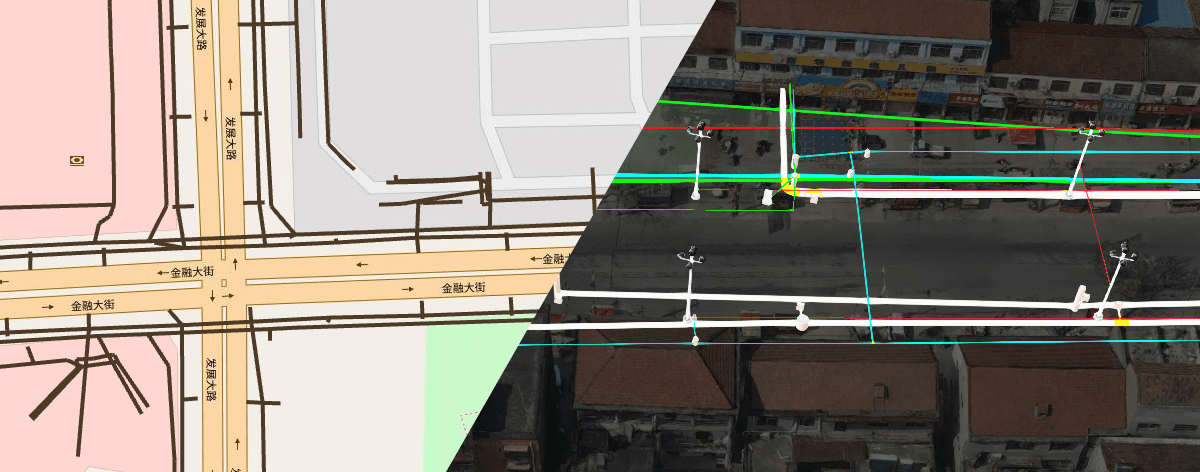

二三维底图

二维和三维的地图底图效果展示

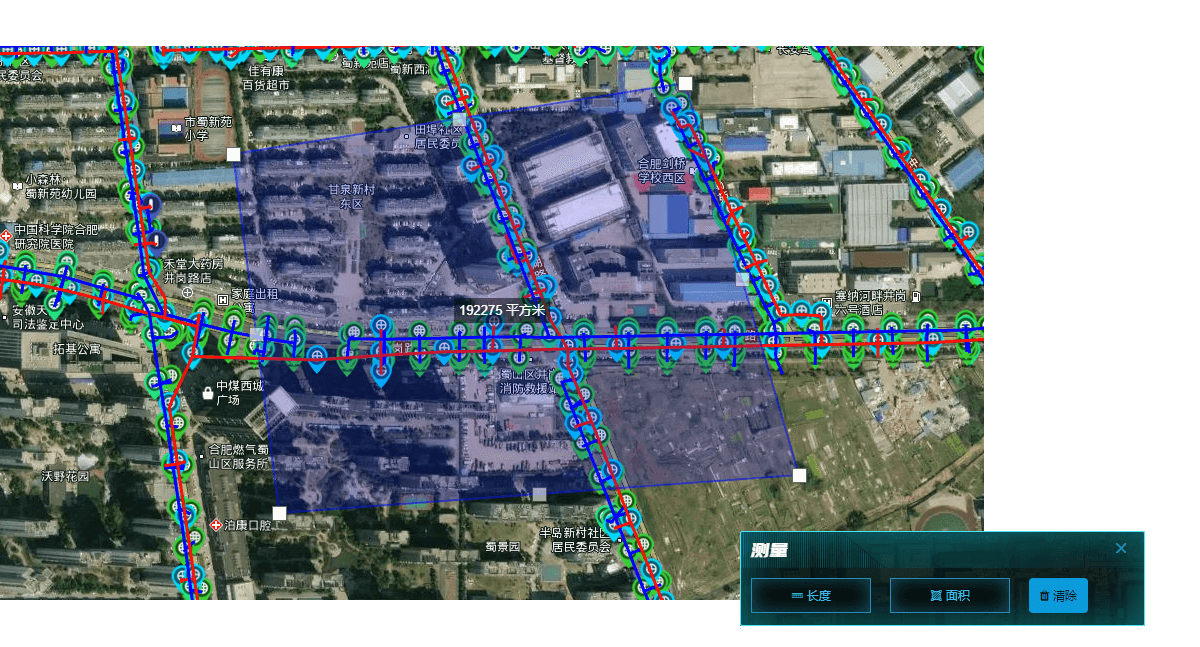

测量

测量线的长度或者面的面积

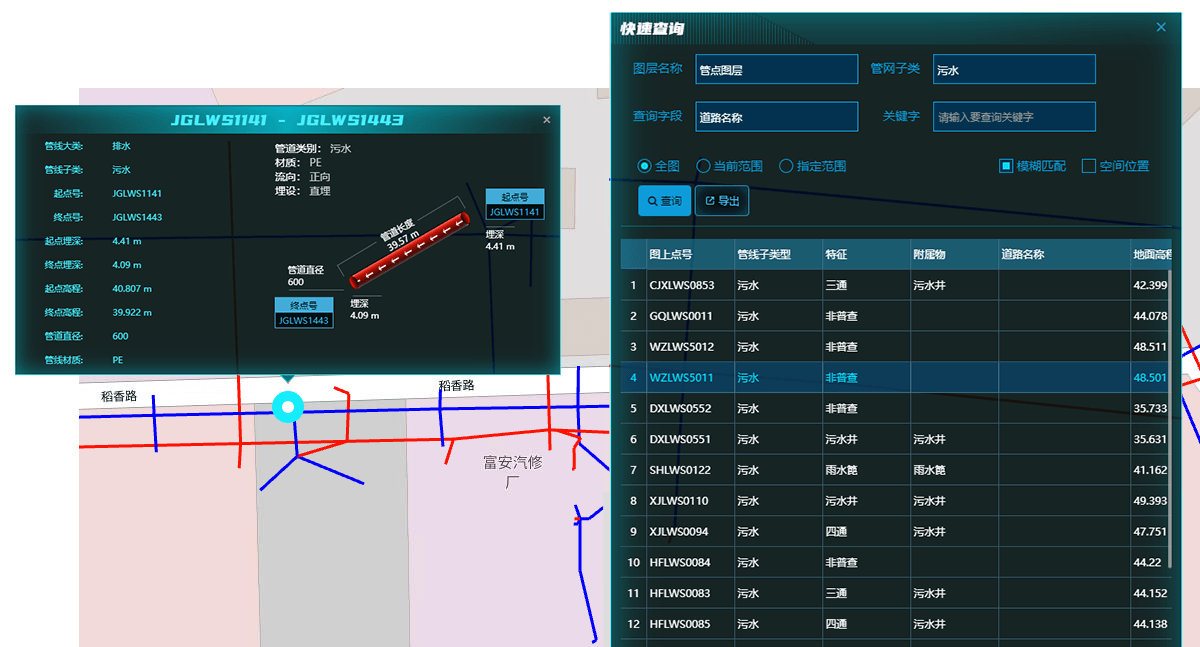

管网查询

查询管网和管线数据

周边查询

查看指定范围内（点/面）的管线/管点周围的设备情况

高级查询

通过SELECT 语句来查看指定点/面的管线/管点的设备情况。

流向分析

显示管线的流向。

汇顶分析

汇顶分析

管线老化

对管线老化数据进行统计分析。

水平净距分析

显示超出标准距离（管线之间的水平距离）的管线数据。

爆管分析

显示指定管点上下游的管点/管线数据，以及受影响的用户分布。

横剖面分析

显示指定管线的横剖面信息。

连通性分析

检测所选管点之间的线路是否连通，并显示相关管点信息。

纵剖面分析

显示指定管线的纵剖面信息

地下开挖

查看自定义区域内的指定深度的管网信息。

管网编辑

管点属性编辑，管线属性编辑，数据导入。

数据导入

方便用户进行数据导入，可在日志里面查看导入信息，包括有问题的数据提示。

管点统计

对管点数据进行统计。

管网老化统计

对管网老化数据进行统计

管网统计

管点统计，管点老化统计，管线统计，管线老化统计。

输出打印

打印图片，导出EXCEL、CAD格式。

智慧巡检

展示：隐患统计、实时监测信息、任务管理、计划统计、隐患统计、图层管理

PC大屏

部份功能展示

PC大屏

部份功能展示2

app端部份功能展示

移动端 隐患上报 处理 查看 查看人员轨迹等
