管道CCTV检测方案及施工修复报告模板，内容涵盖检测全流程和修复技术细节：

# **管道CCTV检测方案**

## 一、检测背景

1. 项目名称：XX区域排水管网检测工程

2. 检测范围：DN300-DN800污水管道，总长3.2公里

3. 检测原因：雨季溢流频发，疑似结构性缺陷

## 二、检测设备

1. 爬行器：IP68防水等级，200米线缆

2. 摄像头：360°旋转，200万像素，激光测距模块

3. 软件系统：AI智能缺陷识别系统V4.0

## 三、检测流程

1. 预处理阶段（48小时前）

   - 封堵上下游管口

   - 高压水枪清洗（压力≥150bar）

   - 气囊封堵检测

2. 现场实施

   - 每50米设置检测井定位点

   - 行进速度≤0.1m/s

   - 缺陷部位多角度拍摄（≥3个方位）

3. 数据采集标准

   - 分辨率：1280×720

   - 帧率：25fps

   - 缺陷标注按CJJ181-2012规范

## 四、重点检测指标

| 缺陷类型 | 判定标准 | 量化指标 |

|---------|---------|---------|

| 破裂 | 连续长度＞30cm | 环向开裂度＞10%管径 |

| 变形 | 垂直变形量≥5% | 椭圆度系数＞1.05 |

| 渗漏 | 持续滴水＞30秒 | 渗漏量＞0.1L/min |

| 腐蚀 | 壁厚损失＞20% | 麻面面积＞15% |

# **管道修复施工报告**

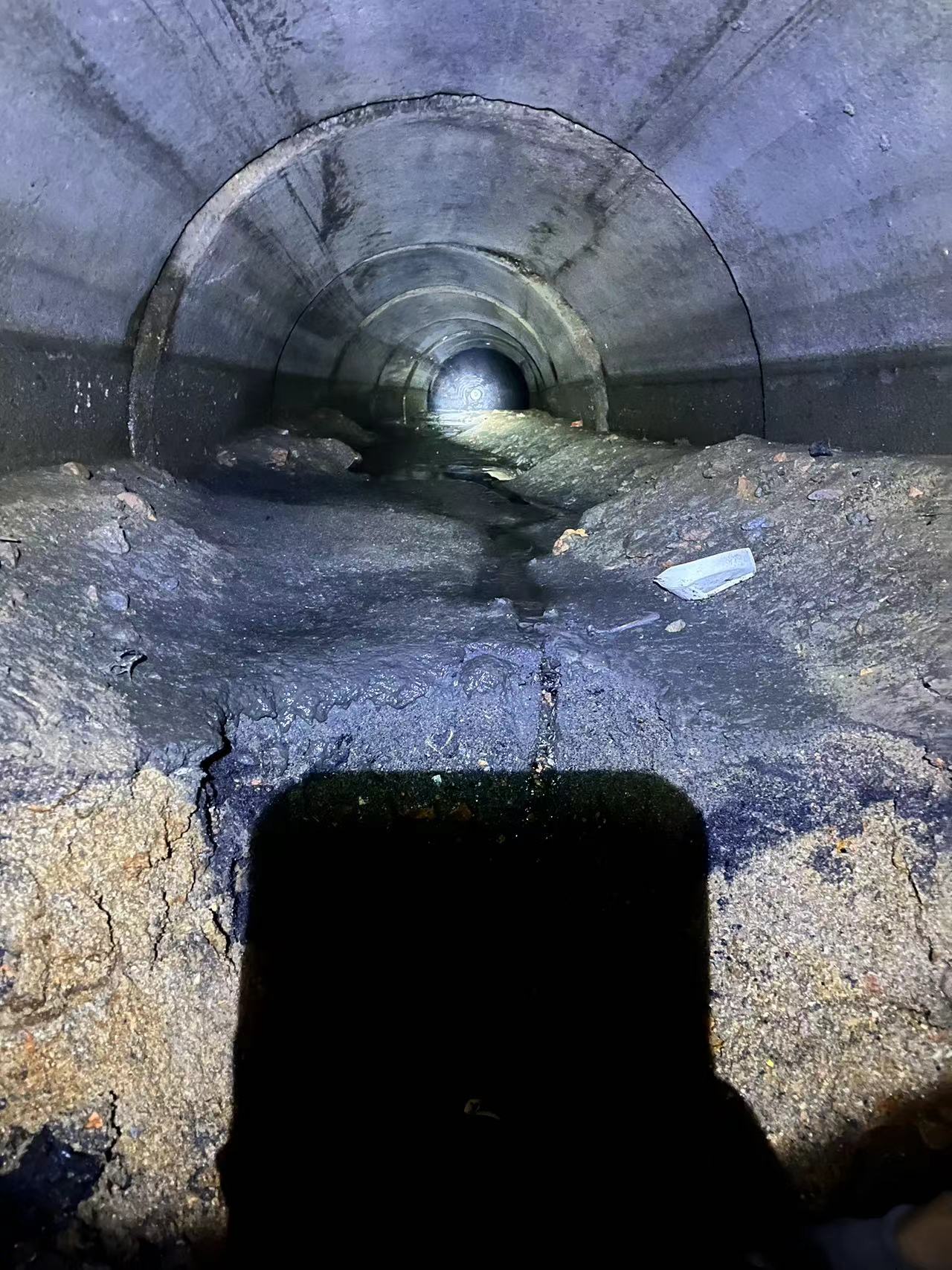

## 一、缺陷汇总

检测发现Ⅱ级缺陷12处，Ⅲ级缺陷5处，其中：

- DN600管段（桩号K1+250）环向断裂（长度42cm）

- DN800管段（桩号K2+150）管底沉降8cm

## 二、修复方案选择

1. 非开挖修复（占85%工程量）：

   - UV-CIPP光固化（适用于DN300-DN600）

   - 不锈钢快速锁（局部修复）

2. 开挖修复（应急段）：

   - 管段置换（HDPE实壁管，SN12）

## 三、施工技术参数

**UV-CIPP工艺控制要点：**

1. 材料参数：

   - 树脂含量≥65%

   - 固化温度80±5℃

   - 厚度系数1.2

2. 施工流程：

   ```

   翻转浸渍 → 充气加压(0.03MPa) → UV固化(5m/min) → 端口处理

   ```

3. 质量指标：

   - 椭圆度偏差＜2%

   - 巴氏硬度≥35

   - 闭水试验渗量≤1.25L/(m²·h)

## 四、特殊问题处理

1. 交叉管道处理：

   - 采用机器人开孔技术

   - 安装不锈钢分流接头（DN200）

2. 流沙层段：

   - 注浆加固（水泥-水玻璃双液浆）

   - 注浆压力0.3-0.5MPa

   - 扩散半径≥50cm

## 五、验收标准

1. 几何检测：

   - 内窥镜复检覆盖率100%

   - 管径恢复误差≤±1.5%

2. 力学测试：

   - 三点弯曲试验（承载≥1.5倍设计荷载）

   - 密封性试验（0.15MPa/30min无渗漏）

## 六、工程概算

| 项目 | 单价(元/m) | 工程量 | 小计 |

|-----|-----------|-------|-----|

| UV-CIPP | 3800 | 850m | 323万 |

| 开挖修复 | 2800 | 120m | 33.6万 |

| 监测系统 | - | - | 18万 |

| **总计** | | | **374.6万元** |

## 七、进度计划

1. 非开挖段：45日历天（双班制作业）

2. 开挖段：20日历天（夜间施工）

3. 验收阶段：5个工作日

# **特别说明**

1. 施工期间需实时监测硫化氢浓度（≤10ppm）

2. 修复后提供质保期

3. 建立管网BIM模型（LOD300精度）

本方案符合《城镇排水管道检测与评估技术规程》及《管道非开挖修复工程定额》要求，可作为施工指导文件。
